 Wysłany: Pon 8:23, 12 Gru 2016 Temat postu: braki w velorex 560 |
|
|
Witam,
Jestem na etapie kompletowania kosza do jawy. Brakuje mi kilku detali, które będę dorabiał we własnym zakresie.
Proszę właścicieli velorexów 560 o pomiary.
Szczegóły na zdjęciach w galerii.
http://www.jawa250.fora.pl/viewimage.php?i=3861
aha... Zdjęcia nie są moją własnością ....
Post został pochwalony 0 razy
Ostatnio zmieniony przez wentyl dnia Pon 8:24, 12 Gru 2016, w całości zmieniany 1 raz
|
|
| Powrót do góry |
|
 |
|
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
dawid2b
Kierownik zmiany
Dołączył: 13 Mar 2014
Posty: 291
Przeczytał: 0 tematów
Pomógł: 4 razy
Ostrzeżeń: 0/3
Skąd: Racławice Śląskie
|
| Wysłany: Pon 9:59, 12 Gru 2016 Temat postu: |
|
|
Mogę Ci to zwymiarować w weekend.
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
wentyl
Młodszy majster
Dołączył: 09 Lis 2016
Posty: 68
Przeczytał: 0 tematów
Ostrzeżeń: 0/3
Skąd: PZ
|
| Wysłany: Pon 10:02, 12 Gru 2016 Temat postu: |
|
|
z góry dziękuję
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
wentyl
Młodszy majster
Dołączył: 09 Lis 2016
Posty: 68
Przeczytał: 0 tematów
Ostrzeżeń: 0/3
Skąd: PZ
|
| Wysłany: Nie 21:39, 25 Gru 2016 Temat postu: |
|
|
Odświeżam temat...
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
dawid2b
Kierownik zmiany
Dołączył: 13 Mar 2014
Posty: 291
Przeczytał: 0 tematów
Pomógł: 4 razy
Ostrzeżeń: 0/3
Skąd: Racławice Śląskie
|
| Wysłany: Pon 14:59, 26 Gru 2016 Temat postu: |
|
|
Zdjęcie 1: długość całkowita 360, średnica zewnętrzna 31, grubość ścianek 1,5mm, szerokość tuleji 19
Zdjęcie 2: Długości samych rur: Mocowanie przednie 375, tylne 325, dobtego dochodzi mocowanie o długości 35.
Maksymalna średnica kielicha 46, części prostej 38, długość całkowita 96, części prostej 75.

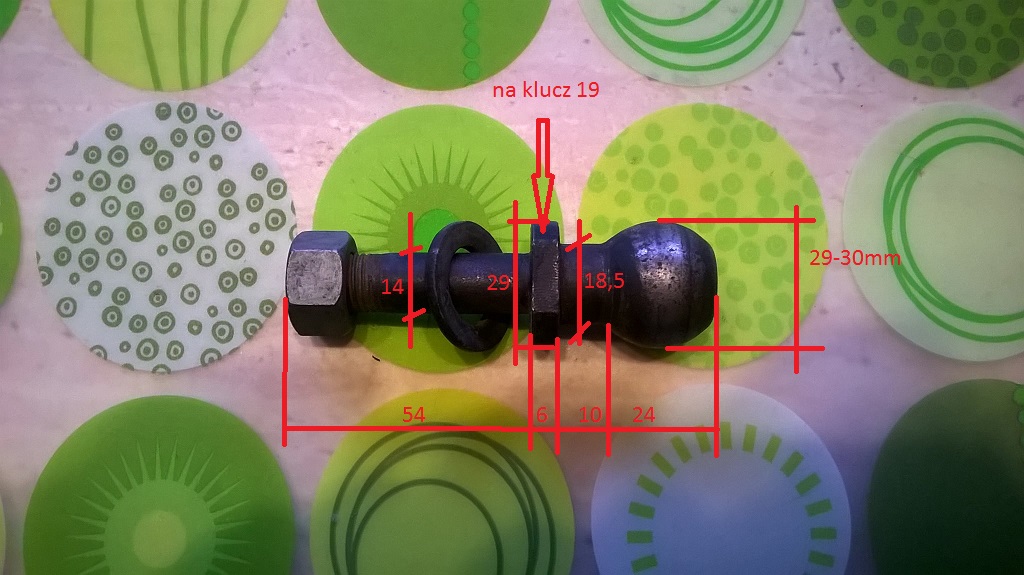

Wymiary mocowania do blach silnika:
Post został pochwalony 0 razy
Ostatnio zmieniony przez dawid2b dnia Wto 9:24, 27 Gru 2016, w całości zmieniany 3 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
wentyl
Młodszy majster
Dołączył: 09 Lis 2016
Posty: 68
Przeczytał: 0 tematów
Ostrzeżeń: 0/3
Skąd: PZ
|
| Wysłany: Śro 14:27, 04 Sty 2017 Temat postu: |
|
|
dzięki
proszę jeszcze o zwymiarowanie przedniego mocowania gondoli do ramy.
Te łączniki w kształcie "U" zaznaczone na zdjęciu na zielono
Poproszę też o dokładniejsze foto tego elementu.
Fotka poglądowa:
Post został pochwalony 0 razy
Ostatnio zmieniony przez wentyl dnia Pon 14:41, 09 Sty 2017, w całości zmieniany 2 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
wentyl
Młodszy majster
Dołączył: 09 Lis 2016
Posty: 68
Przeczytał: 0 tematów
Ostrzeżeń: 0/3
Skąd: PZ
|
| Wysłany: Pon 14:45, 09 Sty 2017 Temat postu: |
|
|
Proszę też o o wymiary zaznaczone na żółto:
A - odległość pomiędzy blachami mocowania przedniego i tylnego
B - długość całkowita profilu
C - odległość od narożnika ramy do krawędzi podstawy wahacza
D - odległość od narożnika ramy do osi pierwszego otworu.
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
dawid2b
Kierownik zmiany
Dołączył: 13 Mar 2014
Posty: 291
Przeczytał: 0 tematów
Pomógł: 4 razy
Ostrzeżeń: 0/3
Skąd: Racławice Śląskie
|
| Wysłany: Pon 17:07, 09 Sty 2017 Temat postu: |
|
|
W niedziele Ci to zrobię.
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
wentyl
Młodszy majster
Dołączył: 09 Lis 2016
Posty: 68
Przeczytał: 0 tematów
Ostrzeżeń: 0/3
Skąd: PZ
|
| Wysłany: Pon 17:55, 09 Sty 2017 Temat postu: |
|
|
ok, poczekam...
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
wentyl
Młodszy majster
Dołączył: 09 Lis 2016
Posty: 68
Przeczytał: 0 tematów
Ostrzeżeń: 0/3
Skąd: PZ
|
| Wysłany: Sob 9:50, 14 Sty 2017 Temat postu: |
|
|
UP....
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
wentyl
Młodszy majster
Dołączył: 09 Lis 2016
Posty: 68
Przeczytał: 0 tematów
Ostrzeżeń: 0/3
Skąd: PZ
|
| Wysłany: Nie 14:53, 15 Sty 2017 Temat postu: |
|
|
Odświeżam zapytanie....
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
wentyl
Młodszy majster
Dołączył: 09 Lis 2016
Posty: 68
Przeczytał: 0 tematów
Ostrzeżeń: 0/3
Skąd: PZ
|
| Wysłany: Pią 7:55, 03 Lut 2017 Temat postu: |
|
|
up...
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
wentyl
Młodszy majster
Dołączył: 09 Lis 2016
Posty: 68
Przeczytał: 0 tematów
Ostrzeżeń: 0/3
Skąd: PZ
|
| Wysłany: Wto 12:39, 11 Kwi 2017 Temat postu: |
|
|
dawid2b....
Dorabiam przednie mocowanie kosza
Proszę o zmierzenie wymiaru
Z góry dziękuję.
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
dawid2b
Kierownik zmiany
Dołączył: 13 Mar 2014
Posty: 291
Przeczytał: 0 tematów
Pomógł: 4 razy
Ostrzeżeń: 0/3
Skąd: Racławice Śląskie
|
| Wysłany: Wto 14:01, 11 Kwi 2017 Temat postu: |
|
|
Sam mam to krzywe więc nie pomogę.
